朝阳电线线缆的主要结构都包括什么？

发布人：admin    发布时间：2023-05-12  17:51:13

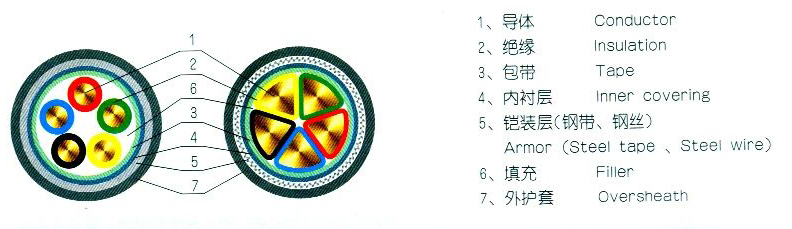

一般朝阳线缆基本的结构是由导体、绝缘层及外护层，根据要求在增加一层结构，比如屏蔽层、内护层或铠装层等，为了线缆有圆整性再增加一些填充材料。导体是传输电流或信号的载体，其他结构都是起到防护作用。

①、导体（货称作导电线芯）

其作用是传导电流，有实芯和绞合之分。材料主要用的是铜或铝，不过现在普遍用铜做主要导体比较多，铜的导电性能比铝要好很多。铜导体的电阻率**标准要求不小于0.0172410mm2/m（20°C时），铝导体的电阻率要求不小于0.0282642mm2/m（20°C时）。

②、耐火层

直邮耐火型线缆由此结构，因云母带的云母片耐高温，且又起到绝缘作用，其在火灾中线缆能保护导体经受一定时间，现在使用的耐火材料主要是云母带。

③、绝缘层

包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄漏。绝缘材料有很多种，主要的性能就是绝缘性能要好，其他的性能要求根据使用要求各有不同，有的要求有阻燃性能或者耐高温，有的要求线缆在燃烧时不会或少产生浓烟或者有害气体，有的要求能耐油、耐腐蚀，有的则要求柔软等。

④、屏蔽层

在绝缘层外，外护层内的中间层，作用是限制电场和电磁干扰。对于不同类型的线缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝编织、铝箔等。

⑤、填充层

填充的作用主要是让线缆圆整、结构稳定，有些填充物还起到阻水、耐火等作用。主要的材料有PP绳、玻纤绳、石棉绳等，要求是非吸湿性材料且不导电。

⑥、内护层：

内护层作用是保护绝缘线芯不被铠装层或屏蔽层损伤用。内护层有挤包、绕包等几种形式。对要求高的采用挤包形式，要求低的采用绕包等形式。现在绕包用的材料也多种多样，如PVC绕包带、PP绕包带等。

⑦、铠装层

铠装层作用是保护线缆不被外力损伤。常见的是钢带铠装与钢丝铠装，还有铝带铠装、不锈钢带铠装等。钢带铠装主要作用是抗压用，钢丝铠装主要是抗拉用。

⑧、外护层

在线缆外层起保护作用的部件。主要有三种类：塑料类、橡皮类及金属类。其中塑料类常用的是PVC、PE，根据线缆特性有阻燃型、低烟无卤型等。
